ZYLINDER. VENTILE. WARTUNGSEINHEITEN. SPEZIAL LÖSUNGEN.

PNEUMATIK
TELESKOPZYLINDER

LANGLEBIG
ZUVERLÄSSIG
LEISTUNGSSTARK
Platzsparend ohne Leistungseinbußen
Bis zu 60% reduzierte Einbaumasse
Platzsparend ohne Leistungseinbußen
Bis zu 60% reduzierte Einbaumasse
Pneumatische Teleskopzylinder zum platzsparenden Einbau ohne Leistungseinbußen
Pneumatische Teleskopzylinder zum platzsparenden Einbau ohne Leistungseinbußen
PRODUKTÜBERSICHT
PRODUKTÜBERSICHT

PNEUMATISCHE
TELESKOP­ZYLINDER

PNEUMATISCHER TELESKOPZYLINDER RT PNEUMATIK INNOVATION VON UNIVER
Sie suchen eine Lösung für Platzprobleme beim Einsatz von Pneumatikzylindern ?

Die Firma Univer ist seit über 50 Jahren Hersteller hochwertiger und innovativer Pneumatikkomponenten.
Mit über 150 bestätigten Patenten hat Univer maßgeblich zur Entwicklung der Pneumatik im Bereich der Automation beigetragen und viele Lösungen gemäß der Kundenanforderungen realisiert.
Der UNIVER Teleskopzylinder RT
Der Univer Teleskopzylinder ist eines unserer innovativen Produkte und reduziert die Einbaumaße um bis zu 60% gegenüber einem ISO 15552 Pneumatikzylinder. Somit sind Anwendungen möglich, die bisher nur mit hohem konstruktiven Aufwand realisiert werden konnten.

Der Teleskopzylinder ist als Katalogware im Markt einzigartig und garantiert ein optimales Preis / Leistungsverhältnis bei kurzer Lieferzeit und benötigt keine Sonderentwicklung wie bei vielen anderen Anbietern.
PRODUKTÜBERSICHT

TECHNISCHER KATALOG TELESKOPZYLINDER
DOWNLOAD

Laden Sie hier unseren technischen Katalog für pneumatische Teleskopzylinder herunter.

Zum Download Bild anklicken

CAD DATEN
Schreiben Sie uns eine Nachricht mit Ihren Anforderungen und wir schicken es Ihnen.
Teleskopzylinder - Ihr Experte Olaf Holtwiesche
Ihr Experte für Teleskopzylinder
  • Olaf Holtwiesche
  • +49 (0)6142 40832-41
  • Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein.
Teleskopzylinder - Ihr Experte Olaf Holtwiesche
Teleskopzylinder - Ihr Experte Olaf Holtwiesche
UNIVER RT TELESKOPZYLINDER

UNIVER RT TELESKOPZYLINDER
BEI BEENGTEN PLATZVERHÄLTNISSEN

TELEKOPZYLINDER
Platzersparnis durch Teleskopzylinder gegenüber ISO15552 Zylindern
ISO 15552
Platzersparnis durch Teleskopzylinder gegenüber ISO15552 Zylindern
Platzersparnis durch Teleskopzylinder Unitop von Univer
UNITOP
Platzersparnis durch Teleskopzylinder Unitop von Univer
Platzersparnis durch Teleskopzylinder RT2 von Univer
RT2
Platzersparnis durch Teleskopzylinder RT2 von Univer
Platzersparnis durch Teleskopzylinder RT3 von Univer
RT3
Platzersparnis durch Teleskopzylinder RT3 von Univer
Platzersparnis durch Teleskopzylinder von Univer
FUNKTIONEN
Pneumatische Teleskopzylinder für Positionieraufgaben bei beengten Platzverhältnissen
Pneumatische Teleskopzylinder für Positionieraufgaben bei beengten Platzverhältnissen
Pneumatische Teleskopzylinder werden für Positionieraufgaben bei beengten Platzverhältnissen eingesetzt.
  • Die Platzersparnis bis zu 60% gegenüber einem ISO 15552 Zylinder wird durch die Verwendung einer dreistufigen Teleskopierung erreicht.
  • Der Teleskopzylinder basiert auf Univer Standardkomponenten und ist somit langlebig und auch für anspruchsvolle Anwendungen geeignet

Vorteile
  • Attraktives Preis / Leistungs­verhältnis
  • Automatisier­bar
  • Katalogware
Nachteile
  • geringere theroretische Kräfte als ein vergleichbarer ISO Zylinder

TELESKOPZYLINDER
MIT FÜHRUNGSEINHEIT

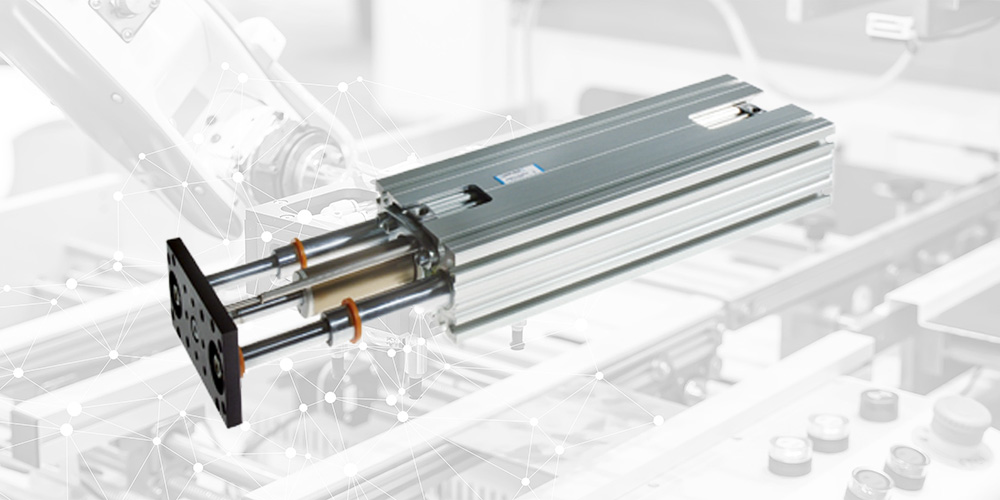

Kombination einer Führungseinheit mit einem Teleskopzylinder
  • Pneumatischer Teleskopzylinder mit Führungseinheit in der Industrieautomation
    Führungseinheit Teleskopzylinder
    Für anspruchsvolle Applikationen
    im Maschinenbau
  • Pneumatische Teleskopzylinder mit Führungseinheiten
    Teleskopierbare Führungseinheit
    Individuelle Lösungen
    im Sondermaschinenbau
Pneumatisch betriebene Führungseinheiten für Teleskopzylinder
FUNKTIONEN
Kombination einer Führungseinheit mit einem Teleskopzylinder
Kombination einer Führungseinheit mit einem Teleskopzylinder
Die teleskopierbare Führungseinheit kann Querkräfte und Lasten bei beengtem Einbauraum aufnehmen.
  • Die einzigartige Kombination einer Führungseinheit mit einem Teleskopzylinder realisiert anspruchsvolle Applikationen im Maschinenbau
  • Die Führungseinheiten werden pneumatisch betrieben und realisieren Hublängen bis zu 1200mm
Mehr anzeigen
  • Haupteinsatzort ist der Sondermaschinebau bei dem individuelle Lösungen im Vordergrund stehen

Vorteile
  • Kombination Teleskop­zylinder mit Führungs­einheit
  • Deutlich kosten­günstiger als Sonder­konstruktionen
  • Hohe Lastaufnahme bei reduziertem Einbauraum
Nachteile
  • Geringere Schub-/ Zugkraft aufgrund Teleskopierung
  • Nur verfügbar bis zum Durchmesser 63mm
Führungseinheit

TELESKOPZYLINDER
IN SONDER­AUSFÜHRUNG

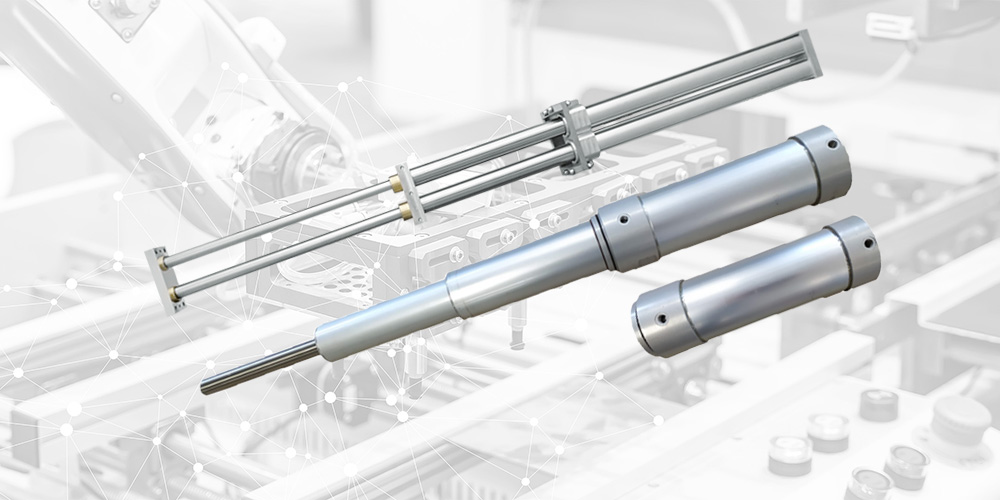

Doppel-Teleskopzylinder für doppelte Schubkraft inkl. Führungsfunktion
  • Pneumatische Teleskopzylinder in Übergrößen oder als Doppel-Teleskopzylinder
    Sonderausführungen von Univer
    Übergrößen oder als
    Tandem-Teleskopzylinder
  • Pneumatische Teleskopzylinder mit integrierter Vakuumtechnik
    Teleskopzylinder inkl. Vakuumtechnik
    Z.B. in der Papierindustrie
    Lineare Bewegung kombiniert mit Vakuum
Übergrößen Teleskopzylinder für höhere Schubkräfte
FUNKTIONEN
Sonderausführungen im Bereich der pneumatischen Teleskopzylinder
Sonderausführungen im Bereich der pneumatischen Teleskopzylinder
Univer Sonderausführungen im Bereich der pneumatischen Teleskopzylinder zeichnen sich durch eine hohe Individualität aus.
  • Verfügbar in Übergrößen um noch höhere Schubkräfte zu realisieren
  • Erhältlich als Doppel-Teleskopzylinder für doppelte Schubkraft inkl. Führungsfunktion
  • Als Teleskopzylinder mit Vakuumtechnik für bspw. die Papierindustrie
Mehr anzeigen
  • Für fast jede Aufgabenstellung mit reduziertem Einbauraum kann eine Lösung gefunden werden

Vorteile
  • Individuell
  • Lösungen vom Pneumatik-Experten
  • Jahrelange Erfahrung im Bereich teleskopier­barer Pneumatik­komponenten
Nachteile
  • Höhere Anschaffungs­kosten
Sonderzylinder

WEITERE VARIANTEN
AUS DEM BEREICH DER
TELESKOPZYLINDER

Teleskopzylinder in Edelstahl von Univer

EDELSTAHLZYLINDER

EDELSTAHL-
ZYLINDER

Teleskop-Großzylinder von Univer

GROSSZYLINDER

Pneumatische Teleskopzylinder mit Atex von Univer

TELESKOPZYLINDER MIT ATEX

Hintergrundbild weitere Varianten aus dem Bereich Kniehebelspanner
Teleskopzylinder Drehzylinder von Univer

DREHZYLINDER

Pneumatisch Teleskopzylinder mit Wegmeßsystem von Univer

ZYLINDER MIT
WEGMESSSYSTEM

Hintergrundbild Kniehebelspanner
Feststelleinheit für pneumatische Teleskopzylinder von Univer

FESTSTELL­EINHEIT

WEITERE VARIANTEN AUS DEM BEREICH DER TELESKOPZYLINDER

Pneumatische Teleskopzylinder mit Atex von Univer

Teleskop­zylinder Atex

Edelstahl­zylinder

Pneumatisch Teleskopzylinder mit Wegmeßsystem von Univer

Zylinder mit Wegmeß­system

Großzylinder

Drehzylinder

MIT WELCHEN ANBIETERN SIND UNIVER
TELESKOPZYLINDER AUSTAUSCHBAR?

Sind teleskopierbare Zylinder mit anderen Anbietern untereinander austauschbar?

Der Univer Teleskopzylinder ist im Markt nahezu einzigartig. Es gibt Anbieter von Sonderpneumatik, die ebenfalls Teleskopzylinder produzieren. Diese sind allerdings fast immer eine Sonderentwicklung mit den daraus resultierenden Nachteilen gegenüber einem Standard Katalogprodukt.

Welche Kosten kann ich für einen Teleskopzylinder am Markt erwarten?

Der Univer Teleskopzylinder basiert auf vielen unserer Standardkomponenten und ist daher preislich sehr attraktiv. So liegen die Kosten für einen Teleskopzylinder im Vergleich zu einem ISO 15552 nur lediglich um den Faktor x 1,8 höher. Die Kostenersparnis gegenüber einer Sonderkonstruktion in der Applikation beträgt ein Vielfaches.
Pneumatische Teleskopzylinder - Welche Kosten kann ich am Markt erwarten?
Pneumatische Teleskopzylinder Hintergrund
KOMPATIBILITÄT
Schnelle Lieferzeiten unserer Teleskopzylinder dank Standardkomponenten.
Schnelle Lieferzeiten bei Univer Teleskopzylindern
Univer Teleskopzylinder basieren auf vielen unserer Standardkomponenten. Daher können wir in den meisten Fällen wesentlich kürzere Lieferzeiten als andere Anbieter am Markt realisieren.
Schnelle Lieferzeiten
unserer Teleskopzylinder
dank Standardkomponenten.
Univer Teleskopzylinder
basieren auf vielen unserer
Standardkomponenten.
Daher können wir in den
meisten Fällen wesentlich
kürzere Lieferzeiten als andere Anbieter am Markt realisieren.
Schnelle Lieferzeiten bei Univer Teleskopzylindern
Schnelle Lieferzeiten bei Univer Teleskopzylindern

TELESKOP­ZYLINDER
IM EINSATZ

WELCHE BRANCHEN SETZEN
TELESKOPZYLINDER EIN?

KNOW-HOW
IN VIELEN
BEREICHEN

EINSATZ IN VIELEN BRANCHEN

Der Univer Teleskopzylinder und seine diversen Produktergänzungen werden hauptsächlich im Allgemeinen Maschinenbau und verstärkt im Sondermaschinenbau eingesetzt. Gerade in technisch anspruchsvollen Anwendungen in das Platzproblem oft eine Thematik die sich mit einem teleskopierbaren Pneumatikzylinder lösen lässt.
Vorreiter in der Industrie
Mit seinen über 150 Patenten und über 50 Jahren Erfahrung im Bereich der Pneumatik zählt Univer seit 1971 zu den wichtigen innovativen Unternehmen dieser Branche. Neben dem klassischen Maschinenbau zählen auch Kunden aus der Verpackungs, Pharma und Glasindustrie und selbstverständlich auch die Automobilindustrie zu den wichtigen Anwendern der Univer Pneumatikprodukten. Spätestens mit der Entwicklung der pneumatischen Spanntechnik ist Univer als global Player im Markt etabliert.

Teleskopzylinder für Vakuum-Anwendung

Univer bietet in seinem breitem Spektrum der Teleskopzylinder zum Beispiel auch eine Variante mit Vakuum Anwendungen für Einsatzfälle in der Papierindustrie. Basierend auf der langjährigen Erfahrung mit teleskopierbaren Zylindern wurde nun die Funktion des Teleskopzylinder mit Vakuumtechnik in einem einzigen Produkt vereint. Ausgehend von der Anforderung an einen geringen Einbauraum ist es nun möglich, durch einen Teleskopschaft einen Saugnapf zu aktivieren, um z.B. Papierblätter zu transportieren. Dies ist eine typische Anwendung in der Papierindustrie um Faltkartons zu bewegen. Das gleiche Konzept kann aber auch in vielen anderen Bereichen angewendet werden, in denen eine lineare Bewegung kombiniert mit Vakuum erforderlich ist.
Teleskopzylinder für Vakuum-Anwendung zum Beispiel für den Einsatz in der Papierindustrie
"Mit dem innovativen Teleskopzylinder von Univer konnte ich das Platzproblem in unserer Applikation lösen. Ich wurde jederzeit kompetent beraten und mir wurden zeitnah CAD Daten zum Produkt zur Verfügung gestellt. Durch den Lösungsansatz mit dem Teleskopzylinder gibt es insbesondere bei beengten Platzverhältnissen eine kostengünstige Variante, die sich im Pneumatikmarkt sonst nur schwer realisieren lässt. Ich werde daher Univer und seine Produkte jederzeit weiterempfehlen."
Matthias Dietrich
Matthias Dietrich - Zufriedener Kunde der pneumatischen Teleskopzylinder von Univer
Branchen
Matthias Dietrich - Zufriedener Kunde der pneumatischen Teleskopzylinder von Univer
"Mit dem innovativen Teleskopzylinder von Univer konnte ich das Platzproblem in unserer Applikation lösen. Ich wurde jederzeit kompetent beraten und mir wurden zeitnah CAD Daten zum Produkt zur Verfügung gestellt. Durch den Lösungsansatz mit dem Teleskopzylinder gibt es insbesondere bei beengten Platzverhältnissen eine kostengünstige Variante, die sich im Pneumatikmarkt sonst nur schwer realisieren lässt. Ich werde daher Univer und seine Produkte jederzeit weiterempfehlen."
Matthias Dietrich
TECHNISCHE INFORMATIONEN
TELESKOPZYLINDER

2-stufige Teleskop-Zylinder

Theoretische Kräfte (N) bei einem bestimmten Arbeitsdruck (bar)
  Oberflächenbereich Betriebsdruck
  mm² bar
Ø Schub Traktion Schub Traktion
      2 4 6 8 10 2 4 6 8 10
25 201 111 41 82 123 164 205 22 43 65 87 108
32 314 201 64 128 192 256 320 41 82 123 164 205
40 490 377 100 200 300 400 500 77 154 231 308 384
50 804 603 164 328 492 656 820 123 246 369 492 615
63 1256 1055 256 512 769 1025 1281 215 430 649 861 1076

3-stufige Teleskop-Zylinder

Theoretische Kräfte (N) bei einem bestimmten Arbeitsdruck (bar)
  Oberflächenbereich Betriebsdruck
  mm² bar
Ø Schub Traktion Schub Traktion
      2 4 6 8 10 2 4 6 8 10
40 201 111 41 82 123 164 205 22 43 65 87 108
50 314 201 64 128 192 256 320 41 82 123 164 205
63 490 377 100 200 300 400 500 77 154 231 308 384
Bohrung
Unbenanntes Dokument
Ø Ø
  Stufe 1 Stufe 2 Stufe 3
25 25 16 -
32 32 20 -
40 40 25 16
50 50 32 20
63 63 40 25
TECHNISCHE INFOS
FAQ
HÄUFIG GESTELLTE FRAGEN
Welche maximalen Hublängen sind möglich?
Der Univer pneumatische Teleskopzylinder kann bis zu einem Hub von 3000mm produziert werden.
Welche Kräfte kann der Pneumatik Teleskopzylinder realisieren?
Bei einem Betriebsdruck von 10 bar sind bis zu 1280N möglich.
Wie viele Stufen besitzt der Teleskopzylinder?
Es sind 2 und 3-stufige Versionen erhältlich.
Kann der Zylinder in explosiver Atmosphäre eingesetzt werden?
Ja, der Teleskopzylinder ist nach Atex klassifiziert.
Hat der Teleskopzylinder weitere Besonderheiten?
Standardmäßig ist über einen 8-Eck-Kolben eine Verdrehsicherung vorhanden.
Welchen Temperaturbereich deckt der Teleskopzylinder ab?
Der Zylinder ist ausgelegt für die Umgebungstemperatur von -20°C bis +80°C.
In welchem Druckbereich arbeitet der Teleskopzylinder?
Der Zylinder ist ausgelegt für den Bereich von 1,5bar bis 10bar.
